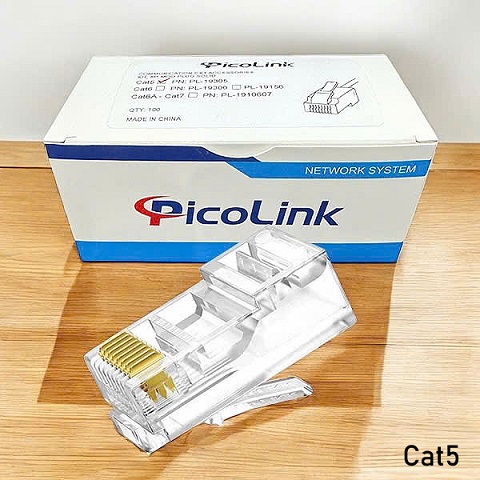

Hạt mạng Cat5, Đầu Bấm Mạng RJ45 Cat5, PicoLink PL-19305

1. Thông số kỹ thuật

✅ Chuẩn kết nối: RJ45 (8P8C)
✅ Loại cáp tương thích: Cat5, Cat5e (dây 24AWG)
✅ Tốc độ hỗ trợ:

• Fast Ethernet (10/100 Mbps)

• Gigabit Ethernet (1000 Mbps) (nếu dùng cáp Cat5e)
  ✅ Chất liệu:

• Vỏ nhựa PVC chống cháy

• Chân tiếp xúc đồng mạ vàng 50μm, giảm nhiễu, tăng độ bền
  ✅ Màu sắc: Trắng, đen, xanh dương (tùy nơi bán)
  ✅ Ứng dụng:

• Bấm đầu dây mạng LAN, Internet

• Kết nối máy tính, router, switch, camera IP

2. Chuẩn bấm dây RJ45 Cat5

Có 2 chuẩn bấm phổ biến: T568A và T568B (Việt Nam thường dùng T568B).

Bảng màu dây theo chuẩn T568B (8 dây)

Lưu ý:

• Nếu bấm dây mạng thẳng (Straight-through): Cả 2 đầu cùng chuẩn (A-A hoặc B-B).

• Nếu bấm dây chéo (Crossover): 1 đầu T568A, 1 đầu T568B (dùng để kết nối trực tiếp 2 PC).

3. Cách bấm đầu RJ45 Cat5

Dụng cụ cần thiết:

• Kìm bấm mạng RJ45 (có lưỡi cắt dây)

• Cáp mạng Cat5/Cat5e

• Hạt RJ45 PicoLink PL-19305

Các bước thực hiện:

1. Tuốt vỏ cáp (~2-3cm), tách 4 cặp dây xoắn.

2. Xếp dây theo chuẩn T568B (thứ tự: Trắng Cam > Cam > Trắng Xanh Lá > Xanh Dương > Trắng Xanh Dương > Xanh Lá > Trắng Nâu > Nâu).

3. Cắt bằng đầu dây, đưa vào hạt RJ45 sao cho dây chạm tới cuối khe tiếp xúc.

4. Dùng kìm bấm mạnh để chân đồng đâm xuyên lớp vỏ, tạo kết nối điện ổn định.

(Hình ảnh minh họa bấm dây RJ45)

4. So sánh Cat5, Cat5e & Cat6

*Cat5 chỉ đạt 1Gbps ở khoảng cách ngắn (<50m), Cat5e ổn định hơn.

5. Lưu ý khi sử dụng

 Kiểm tra màu dây trước khi bấm.
 Dùng kìm bấm chất lượng để tránh hỏng tiếp xúc.
 Nếu dây không nhận mạng, kiểm tra lại thứ tự dây hoặc dùng tester mạng.
 Không bấm quá ngắn, dễ gây đứt dây.


Hạt mạng PICOLINK Cat5 chính hãng

-   Hạt mạng hay đầu bấm mạng PICOLINK Cat5 là sản phẩm không thể thiếu cho việc lắp đặt hệ thống mạng, chuyên dụng cho cáp mạng cat5e UTP chính hãng.
-   Hạt mạng hay còn gọi là Modular Plug PICOLINK sẽ góp phần xây dựng đường truyền dữ liệu ổn định, xuyên suốt. hạt mạng RJ45 PICOLINK chỉ là một phần nhỏ trong phần mạng, song cũng cần lựa chọn hãng sản xuất tốt để bảo đảm đáp ứng những yêu cầu nghiêm ngặt đặt ra của thiết bị sử dụng. Với những văn phòng có lưu lượng dữ liệu cần truyền tải lớn, cần thiết bị xịn thì ngay cả những phần nhỏ nhặt nhất là đầu mạng RJ45 cũng phải cân nhắc kỹ.

 -   Hạt mạng RJ45 PICOLINK được làm bởi các vật liệu cao cấp như vàng, bạc…mạ các chân đấu nối nhằm nâng cao nhất chất lượng truyền dẫn, nhựa tinh khiết cách điện, hình dáng chuẩn và chắn chắn của hạt mạng sẽ làm quý khách hàng yên tâm sử dụng. Đồng thời thiết bị đầu nối mạng RJ45 của PICOLINK cho phép đấu nối,  tái đấu nối theo tiêu chuẩn cho phép.

Thông số và hình ảnh Hạt mạng PICOLINK Cat5 chính hãng

 -   PICOLINK  là nhà phân phối chính hãng các sản phẩm cáp mạng, dây nhảy mạng và phụ kiện của PICOLINK trên thị trường Việt Nam. Với uy tín và kinh nghiệm của mình chúng tôi đảm bản các sản phẩm mang nhãn hiệu PICOLINK đưa ra thị trường đều hoàn toàn chính hãng với chất lượng tốt và giá thành rẻ nhất thị trường.

-   Quý khách có nhu cầu mua hàng hay nhận báo giá sản phẩm Hạt mạng PICOLINK Cat5, xin vui lòng liên hệ với PICOLINK  để được tư vấn và mua hàng chất lượng cao và mức giá hấp dẫn.
