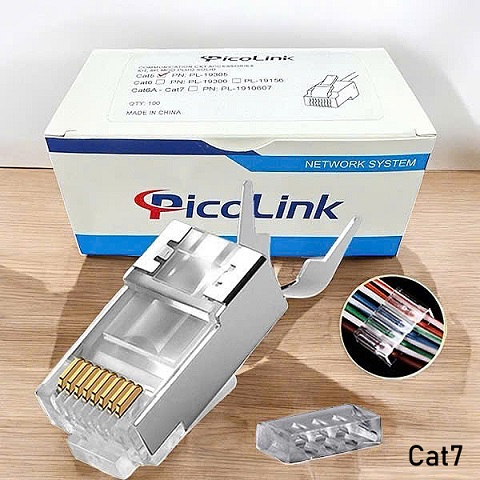

Hạt mạng, Đầu Bấm Mạng Cat 7 FTP, PicoLink PL-1910607

1. Thông số kỹ thuật

✅ Chuẩn kết nối: RJ45 (8P8C) – GG45 tương thích
✅ Tương thích cáp: Cat7 FTP / Cat7a FTP (lớp bọc kim loại chống nhiễu)
✅ Tốc độ hỗ trợ:

• 10 Gigabit Ethernet (10Gbps) @ 100m

• Băng thông 600MHz (cao hơn Cat6)
  ✅ Chất liệu:

• Vỏ nhựa PVC chống cháy, chịu nhiệt

• Chân tiếp xúc đồng mạ vàng 50μm, giảm điện trở

• Lớp vỏ kim loại (shielded) + tiếp đất chống nhiễu EMI/RFI
  ✅ Thiết kế đặc biệt:

• Hỗ trợ chuẩn GG45 (tương thích ngược với RJ45)

• Lõi nhựa chia dây giúp bấm dễ dàng với cáp Cat7 dày
  ✅ Ứng dụng:

• Trung tâm dữ liệu (Data Center)

• Hệ thống mạng doanh nghiệp, phòng server

• Camera IP 4K/8K, hệ thống an ninh công nghiệp

Giới Thiệu Sản Phẩm

• Đầu nối Cat 6A FTP, Cat7 hỗ trợ cho loại cáp lõi bện (stranded) hoặc lõi đặc (solid) với những tiêu chuẩn cao đầu nối bọc giáp chống nhiễu với cấu trúc chắc chắn, vượt các điều kiện sử dụng cho các công trình UTP/FTP…
• Đầu nối Cat 6A FTP, Cat7 bao gồm 1 vỉ chứa 100 hạt mạng cao cấp bên trong, đi kèm đầu phân cáp trước khi bấm để chống lệch chân và tiết kiệm thời gian thi công và đuôi chụp cao su. Tương thích với tất cả các loại cáp mạng cat6A đến cat7 hiện nay.
• Với chất liệu cao cấp. Các pin kết nối được làm bằng đồng nguyên chất, mạ vàng 24k độ dày 50 micromet giảm suy hao tín hiệu tối đa, chống oxy hóa. Đảm bảo tốc độ chuẩn 10Gbps.

2. Cách Bấm Đầu RJ45 Cat7 FTP

Chuẩn bị:

• Cáp Cat7 FTP (có lớp foil + lưới chống nhiễu)

• Kìm bấm mạng chuyên dụng (hỗ trợ Cat7 FTP)

• Hạt RJ45 Cat7 FTP PicoLink PL-1910607

• Dao cắt vỏ & kéo

Các bước bấm:

1. Tuốt vỏ cáp (~3cm), cẩn thận không cắt đứt lớp foil/lưới chống nhiễu.

2. Mở lớp chống nhiễu, tách dây tiếp đất (drain wire) ra riêng.

3. Xếp dây theo chuẩn T568B (thứ tự: Trắng Cam > Cam > Trắng Xanh Lá > Xanh Dương > Trắng Xanh Dương > Xanh Lá > Trắng Nâu > Nâu).

4. Cắt bằng đầu dây, đưa vào hạt RJ45 sao cho chạm tới cuối khe.

5. Dùng kìm bấm mạnh, đảm bảo chân đồng đâm xuyên lớp vỏ.

6. Nối dây tiếp đất vào vỏ kim loại của hạt RJ45 (nếu có).

Lưu ý:

• Không gỡ xoắn dây quá 1cm để đảm bảo hiệu suất chống nhiễu.

• Bắt buộc dùng kìm bấm chuyên dụng cho Cat7 (lực bấm mạnh hơn Cat6).

3. So Sánh Cat7 FTP vs Cat6 FTP

4. Lưu ý Khi Sử Dụng

 Luôn dùng kìm bấm chuyên dụng cho Cat7 (kìm thường không đủ lực).
 Kiểm tra tiếp đất để đảm bảo khả năng chống nhiễu.
 Test mạng bằng cable tester sau khi bấm.
 Không dùng hạt RJ45 Cat5/Cat6 thay thế cho Cat7 (không đạt tốc độ 10Gbps).

Thông số kỹ thuật đầu bấm mạng CAT 7, loại 1 mảnh chất lượng

– Đầu bấm mạng cat6a với 8 chân, khe cắp to

– Có được bọc Inox bên ngoài chống ô xy hóa cực cao.

– Chịu được điện áp từ 250V -Max 2A.

– Điện môi chịu đựng điện áp: 500V AC

– Điện trở cách điện: 35M Ohm (max)

– Độ bền kéo cáp-to-plug: £ 20 (89N) (min).

– Độ bền: 750 chu kỳ phù hợp

– Nhiệt độ làm việc từ -40 đến 60 độ C mà không ảnh hưởng tới chất lượng đầu bấm.

– Đặc biêt: đầu bấm CAT6A + CAT 7 dùng cho dây mạng CAT6A + CAT 7 có chụp nhựa đi kèm


– Phía sau Hạt mạng Cat6A, Cat7 chống nhiễu FTP cao cấp, chất lượng cao còn được thiết kế thêm càng làm bằng kim loại với công dụng bó chặt sợ cáp để việc bấm dây được chắc chắn và vận hành ổn định

– Chân tiếp xúc của hạt mạng cat6a, cat7 đươc mạ vàng 24k giúp tăng khả năng tiếp xúc, chống gỉ sét, giúp tốc độ truyền tải dữ liệu lên đến 10Gb/mbps

– Hạt mạng cat6A, cat7 còn kèm theo các đầu chụp cao su cao cấp để giúp dây cáp được chắc chắn nhất
