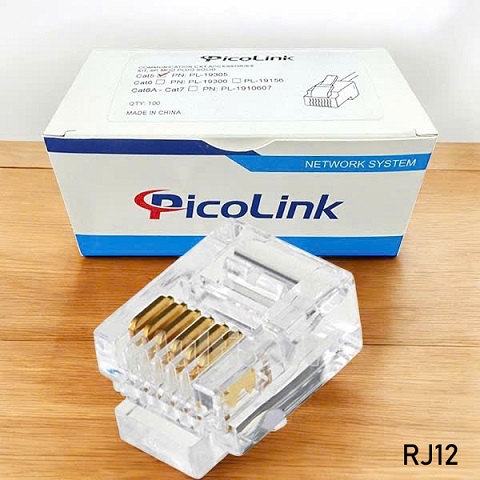

Hạt thoại RJ12, Đầu bấm điện thoại RJ12 với 6 PIN PicoLink PL-19112

1. Thông số kỹ thuật

• Chuẩn kết nối: RJ12 (6 chân, thường sử dụng 4 hoặc 6 chân).

• Tương thích: Cáp điện thoại Cat3 (hoặc Cat5 nếu cần tốc độ cao hơn).

• Chất liệu:

  • Vỏ nhựa PVC chống cháy.

  • Chân tiếp xúc đồng mạ vàng/nickel, chống oxy hóa.

• Ứng dụng:

  • Kết nối điện thoại bàn, fax, modem.

  • Hệ thống tổng đài nội bộ (PABX).

  • Một số thiết bị đầu cuối POS, máy tính tiền.

    2. Sơ đồ chân RJ12 (6P6C hoặc 6P4C)

    RJ12 có thể sử dụng 4 hoặc 6 dây, tùy ứng dụng. Thông thường:

    Chân RJ12	Màu dây (USOC/4-wire)	Chức năng
    Chân 1	Không dùng (hoặc Đen)	-
    Chân 2	Trắng (White - Tip +)	Line 1 (+)
    Chân 3	Đỏ (Red - Ring -)	Line 1 (-)
    Chân 4	Xanh lá (Green - Tip +)	Line 2 (+)
    Chân 5	Vàng (Yellow - Ring -)	Line 2 (-)
    Chân 6	Không dùng (hoặc Cam)	-

    • Nếu dùng 4 dây: Chỉ sử dụng chân 2-3-4-5 (Line 1 & Line 2).

    • Nếu dùng 2 dây (như RJ11): Chỉ cần chân 2 & 3 (Line 1).

      3. Cách bấm đầu RJ12

      Chuẩn bị:

      • Dây điện thoại 4/6 lõi (thường dùng cáp xoắn Cat3).

      • Kìm bấm mạng RJ12/RJ45.

      • Hạt RJ12 PicoLink PL-19112.

      Các bước bấm:

      1. Tuốt vỏ cáp (~1.5 cm), tách các cặp dây theo màu.

      2. Sắp xếp dây theo thứ tự chân RJ12 (ví dụ: Trắng - Đỏ - Xanh lá - Vàng nếu dùng 4 dây).

      3. Cắt bằng đầu dây, đưa vào hạt RJ12 sao cho dây chạm tới cuối khe tiếp xúc.

      4. Dùng kìm bấm chặt để chân kim loại đâm xuyên lớp vỏ, tiếp xúc tốt.


      (Hình ảnh minh họa bấm RJ12 4 dây)

      ---

      4. So sánh RJ12 và RJ11

      Đặc điểm	RJ11 (4P4C)	RJ12 (6P6C/6P4C)
      Số chân	4 chân (thường dùng 2)	6 chân (thường dùng 4-6)
      Ứng dụng	Điện thoại cơ bản	Tổng đài, hệ thống đa line
      Tương thích	Cắm được vào cổng RJ12	RJ12 không cắm được RJ11



      5. Lưu ý khi sử dụng

       Kiểm tra màu dây theo hệ thống (USOC, T568).
       Dùng kìm bấm chuyên dụng để tránh hỏng tiếp xúc.
       Nếu dùng cho tổng đài, cần đúng chuẩn Line 1 & Line 2.
       Không dùng cho mạng Ethernet tốc độ cao (cần RJ45 Cat5e/6).

Thông số kỹ thuật Đầu bấm thoại RJ12 chính hãng :

- Hạt điện thoại RJ12 PicoLink được thiết kế 6 pin , chân tiếp xúc được mạ vàng hoặc titan bản lá đồng dầy cho độ tiếp xúc cao, đảm bảo tín hiệu đường truyền được ổn định, tuổi thọ lâu dài không phải bấm đi bấm lại như các loại đầu bấm RJ12 thông thường trên thị trường Chất liệu lá đồng nguyên chất thuần khiết, có mạ vàng 18K Nhựa làm hạt bấm điện thoại RJ12 rẻo , có độ bền cơ học cao, độ đàn hồi tốt.

. Đầu bấm điện thoại RJ12 có 100 hạt/ 1 túi.
. Đầu bấm có 2 loại 4 đầu và 2 đầu
. Đầu bấm điện thoại RJ12 được làm bằng nhựa nguyên chất và được bọc lớp tiếp súc với dây làm bằng đồng.

- Trên thị trường hiện nay có rất loại đầu bấm điện thoại RJ12 loại 4 chân tiếp xúc,nên khi mua hàng tránh mua phải hàng kém chất lượng khách hàng nên tới xem trực tiếp sản phẩm và đưa ra quyết định có nên mua sản phẩm hay không.Có những loại đầu bấm chân tiếp túc làm bằng chất liệu hợp kim mạ đồng và tiết diện rất nhỏ, không đáp ứng được yêu cầu kỹ thuật về tín hiệu đường truyền và hay bị gãy,cong hoặc vỡ đầu bấm điện thoại RJ12 khi đang thi công.Chúng tôi luôn đặt chất lượng của sản phẩm làm đầu và luôn chung thực với khách hàng.Vì vậy các bạn có thể yên tâm khi chọn mua sản phẩm đầu bấm điện thoại RJ12 tại cửa hàng chúng tôi.Với kinh nghiệm 10 năm trên thị trường, chúng tôi luôn hiểu khách hàng cần gì và chúng tôi sẽ làm bạn hài lòng !

- Bạn đang tìm kiếm Đầu bấm điện thoại RJ12 6P  chất lượng tốt không biết mua ở đâu chúng tôi  chuyên cung cấp đầu bấm cáp điện thoại  chuẩn RJ12 với 6PIN với  thông số sau:
Thông số kỹ thuật đầu bấm điện thoại RJ12 6P

- Đầu bấm điện thoại là chuẩn RJ12 với 6 PIN dùng bấm đây điện thoại 3 đôi có thể bấm dây 1 đôi 2 đôi
đầu jack được mạ vàng cho tiếp xúc tốt nhất
Đầu bấm điện thoại RJ12 6P sử dụng kìm bấm mạng bình thường chuẩn RJ45 và RJ12,RJ12 ngoài ra Picolink có nhiều các loại đầu bấm dùng cho mạng  cat5, cat6, đầu bấm mạn cat6 A giá tốt
