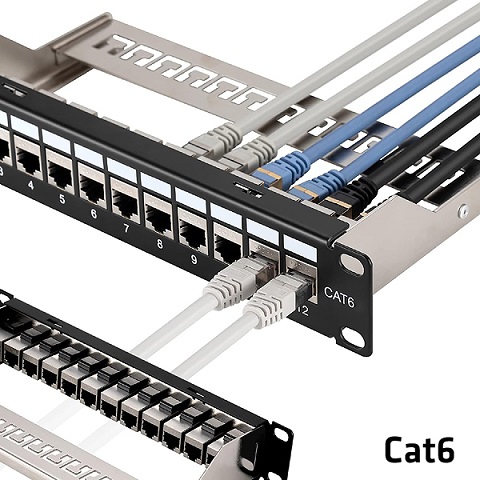

Thanh đấu nối Patch Panel 24 cổng Cat6 STP 1U PicoLink PL-F1U24P-C6

1. Định nghĩa & Công dụng

• Là gì?

  • Patch Panel là bảng đấu nối cố định, gồm 24 cổng RJ45 Cat6 (loại STP - có vỏ chống nhiễu), lắp vừa 1U trong tủ rack 19-inch.

  • Dùng làm trung gian kết nối giữa hệ thống cáp mạng (đi âm tường/trần) và các thiết bị như Switch, Router.

• Công dụng chính:

  • Tập trung dây mạng gọn gàng, dễ bảo trì.

  • Giảm nhiễu tín hiệu nhờ thiết kế STP (Shielded Twisted Pair).

  • Hỗ trợ PoE (cấp nguồn cho camera IP, điện thoại VoIP).

2. Thông số kỹ thuật

3. Ưu điểm nổi bật

✅ Chống nhiễu tốt – Phù hợp môi trường nhiều thiết bị điện.
✅ Lắp đặt dễ dàng – Đấu dây nhanh với công cụ Punch Down Tool.
✅ Tương thích đa dạng – Hỗ trợ cả cáp UTP/STP, kết nối với Switch/Router bất kỳ.
✅ Tiết kiệm không gian – Thiết kế 1U gọn nhẹ cho tủ rack.

4. Ứng dụng thực tế

• Data Center, Server Room: Quản lý hàng trăm cổng mạng.

• Văn phòng, tòa nhà: Đấu nối mạng LAN cho máy tính, điện thoại IP.

• Camera an ninh: Truyền tải dữ liệu + nguồn PoE qua 1 dây mạng.

5. Hướng dẫn sử dụng cơ bản

1. Đấu dây:

   • Dùng Punch Down Tool đấu dây mạng vào mặt sau (theo chuẩn T568A/T568B).

2. Kết nối:

   • Dùng dây nhảy (patch cord) nối từ mặt trước Patch Panel đến Switch.

3. Kiểm tra:

   • Test bằng cable tester để đảm bảo thông mạch.
