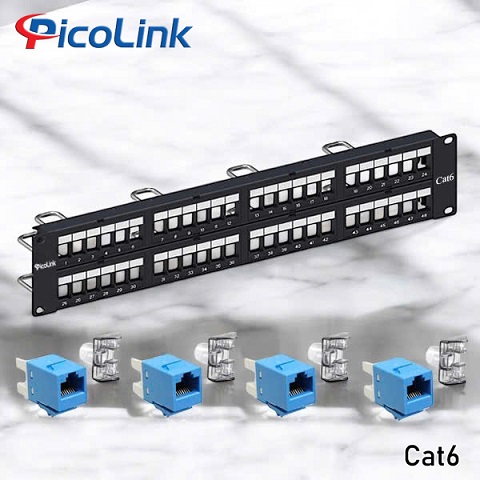

Thanh đấu nối Patch Panel CAT6 48 Port PicoLink PL-S2U48X-C6

1. Thông tin chung

• Model: PL-S2U48R-C6

• Hãng sản xuất: PicoLink

• Chuẩn kết nối: Cat6 (TIA/EIA-568-C.2)

• Số cổng: 48 port RJ45

• Kích thước: 2U (19-inch rack mount)

2. Thông số kỹ thuật chi tiết

✅ Hiệu suất mạng:

• Hỗ trợ tốc độ lên đến 10Gbps (khoảng cách ngắn)

• Băng thông 250MHz

• Tương thích ngược với Cat5e/Cat5

✅ Thiết kế vật lý:

• Chất liệu: Thép mạ kẽm, sơn tĩnh điện

• Kiểu kết nối: Fixed (non-modular)

• Màu sắc: Đen/Xám

• Trọng lượng: ~3.5kg

✅ Tính năng đặc biệt:

• Nhãn port số rõ ràng

• Hỗ trợ cả UTP và FTP (tùy cách đấu dây)

• Lỗ thoát nhiệt thiết kế thông minh

3. So sánh với các dòng khác

*Lưu ý: 10Gbps đạt được ở khoảng cách ≤55m với cáp Cat6 chất lượng cao

4. Hướng dẫn lắp đặt

1. Chuẩn bị dụng cụ:

   • Tuốc-nơ-vít

   • Kìm bấm mạng

   • Cable tester

2. Quy trình lắp đặt:

   • Bước 1: Gắn patch panel vào tủ rack 19-inch

   • Bước 2: Đấu dây theo chuẩn T568B (khuyến nghị)

   • Bước 3: Kiểm tra thông mạch bằng tester

   • Bước 4: Dán nhãn quản lý từng port

5. Ứng dụng thực tế

• Trung tâm dữ liệu nhỏ và vừa

• Phòng server doanh nghiệp

• Hệ thống mạng cho tòa nhà văn phòng

• Giải pháp CCTV IP chất lượng cao

6. Ưu điểm vượt trội

✔ Mật độ cổng dày (48 port) tiết kiệm không gian
✔ Tương thích PoE+ (IEEE 802.3at)
✔ Độ bền cao với khung thép dày 1.2mm
✔ Dễ dàng bảo trì với thiết kế cố định

7. Hạn chế cần lưu ý

❌ Không thay thế module riêng lẻ được (do thiết kế fixed)
❌ Yêu cầu kỹ thuật đấu dây chính xác để đạt hiệu suất tối ưu

• Nơi mua uy tín:

  • Nhà phân phối chính thức PicoLink

  • Sàn TMĐT (Shopee, Lazada - chọn seller uy tín)

9. Mẹo sử dụng hiệu quả

 Sử dụng cáp Cat6 chính hãng (khuyến nghị AWG23)
 Đánh số port rõ ràng để dễ quản lý
 Kiểm tra nhiệt độ thường xuyên khi dùng PoE

10. Câu hỏi thường gặp

Q: Có thể dùng cho mạng 10Gbps toàn bộ 48 port?
A: Có thể, nhưng cần đảm bảo:

• Chiều dài cáp ≤55m

• Sử dụng switch hỗ trợ 10Gbps

• Nhiệt độ phòng <35°C

Q: Có hỗ trợ PoE++ không?
A: Có, nhưng khuyến nghị:

• Không sử dụng quá 75% tải

• Lắp thêm quạt tản nhiệt nếu dùng nhiều port PoE

Q: Thời gian bảo hành?
A: 12 tháng chính hãng từ ngày mua

Kết luận

Patch Panel PicoLink PL-S2U48R-C6 là giải pháp tối ưu cho:

• Doanh nghiệp cần mật độ cổng cao

• Hệ thống đòi hỏi khả năng mở rộng

• Ứng dụng 10Gbps và PoE+

Patch panel 48 port CAT6 Picolink

•  Picolink Category 6 Patch Panel, Unshielded, 48-Port, SL (PNL. ASSY 48PT CAT6 UNIV.WIRING).
• Patch Panel  Cat 6 SL Series Picolink vượt tất cả các yêu cầu về hiệu suất chuẩn Cat 6 của TIA/EIA 568-B.2 và ISO/IEC 11801 Class E. Chúng thỏa mãn tất cả các yêu cầu hiệu suất cho những ứng dụng hiện tại và tương lai chẳng hạn như: Gigabit Ethernet (1000BASE-TX), 10/100BASE-TX, token ring, 155 Mbps ATM, 100 Mbps TP-PMD, ISDN, video dạng digital hay analog, digital voice (VoIP).
• Picolink Cat 6 SL Series Patch Panels 48 port.
  Nhãn màu hỗ trợ đấu dây theo cả 2 chuẩn T568A và T568B, rất thuận tiện cho việc lắp đặt và kiểm tra.
• Picolink Cat 6 Patch Panels được thiết kế với 6 cổng trên 1 modules, nó cho phép dán nhãn 9mm và 12mm hoặc là các biểu tượng màu.  Những module 6 cổng RJ45 này cũng có thể được thay thế khi cần thiết. 760237041
  Được bấm đầu với công cụ Picolink SL Series Termination.
• Cat 6 patch panel 48-port cao 2U với mã màu T568A hoặc T658B đầu RJ45 8-position.
• Picolink Patch Panels mount có chuẩn 19” rack.
• Connector housing Interface (6-Pack Module): Hợp chất Polyester màu đen.
• Panel: Bằng thép, vỏ màu đen.

Giới thiệu patch Panel CAT5 PICOLINK , 48 port

Patch panel Cat5 48 port PicoLink vượt tất cả các yêu cầu về hiệu suất chuẩn ANSI/TIA/EIA-568-B.2-10:2008 Category 5 và ISO/IEC 11801:2002/Amd 1:2008 Class EA up to 500 MHz.

Thanh đấu nối CAT5 PicoLink thỏa mãn tất cả các yêu cầu hiệu suất cho những ứng dụng hiện tại và tương lai chẳng hạn như: 10 Gigabit Ethernet , Gigabit Ethernet (1000BASE-TX), 10/100BASE-TX, token ring, 155 Mbps ATM, 100 Mbps TP-PMD, ISDN, video dạng digital hay analog, digital voice (VoIP).

Patch panel Cat5 48 port PicoLink có nhãn màu hỗ trợ đấu dây theo cả 2 chuẩn T568A và T568B, rất thuận tiện cho việc lắp đặt và kiểm tra.Được thiết kế với 6 cổng trên 1 modules, nó cho phép dán nhãn 9mm và 12mm hoặc là các biểu tượng màu.
