Đầu nối cáp Phoenix D-SUB bus connector SUBCON-PLUS-CAN/AX-2306566

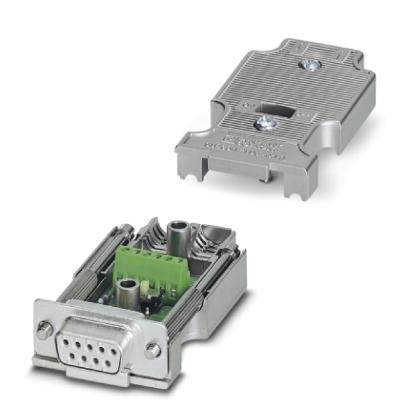

Phoenix D-SUB bus connector SUBCON-PLUS-CAN/AX-2306566
Tình trạng sản phẩm:
Phoenix D-SUB connector, 9 positions, female connector, two axial lines, bus system: CAN, CANopen, SafetyBUS p; pin assignment 2, 3, 7; screw terminal block
size
| Maximum cable diameter | 8.4 mm |
|---|---|
| Minimum cable diameter | 7.6 mm |
| width | 17 mm |
| high | 31.5 mm |
| length | 58.2 mm |
Environmental conditions
| Ambient temperature (operation) | -20 °C ... 75 °C |
|---|---|
| Ambient temperature (storage/transport) | -25 °C ... 80 °C |
| altitude | 5000 m (For restrictions, please refer to the manufacturer's declaration) |
| Protection level | IP30 |
conventional
| Rated voltage U N | 5 V |
|---|---|
| Rated current I N | 100 mA |
| Bus system | CAN, CANopen, SafetyBus-P |
| Signal | CAN |
| CANopen ® | |
| SafetyBUS p | |
| Plug/unplug cycle | > 200 |
| SUBCON fastening screws | 4-40 UNC |
| Tightening torque | 0.4 Nm |
| Shell material | ABS, metal coating |
| Pinout | 2,3,7 |
| MTTF | 6706 years (SN 29500 standard type, temperature 25°C, duty ratio 21% (5 days a week, 8 hours a day)) |
| Years of 1817 (SN 29500 standard type, temperature 40°C, duty cycle 34.25% (5 days a week, 12 hours a day)) | |
| 155 years (SN 29500 standard type, temperature 40 °C, duty cycle 100% (7 days a week, 24 hours a day)) |
Connection data
| connect | D-SUB connection |
|---|---|
| Number of digits | 9 |
| Connection method | D-SUB socket |
| Terminating resistor | 120 Ω (can be connected externally) |
| Torque | 0.4 Nm |
| connect | PCB connection |
| Connection method | Screw connection |
| Minimum cross section of flexible conductor | 0.14 mm² |
| Maximum cross section of flexible conductor | 0.5 mm² |
| Minimum cross section of rigid conductor | 0.14 mm² |
| Maximum cross section of rigid conductor | 0.5 mm² |
| Minimum cross section of AWG wire, flexible | 26 |
| Maximum cross section of AWG stranded wire, flexible | 20 |
| Minimum wire cross section AWG | 26 |
| Maximum wire cross section AWG | 20 |
| Stripping length | 5 mm |
| Torque | 0.4 Nm |
Standards and specifications
| No substance affecting the coating | Comply with P-VW 3.10.7 57 65 0 VW-AUDI-Seat central standard |
|---|---|
| ATEX | ? II 3 G Ex nA IIC T4 Gc X |
| Toxic gas detection | ISA-S71.04-1985 G3 severity level group A |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Environmental protection use period = 50 |
| For more details on hazardous substances, please refer to the "Manufacturer's Declaration" in the "Download Area" |
Classification
eCl@ss
| eCl@ss 4.0 | 27140816 |
|---|---|
| eCl@ss 4.1 | 27140816 |
| eCl@ss 5.0 | 27143424 |
| eCl@ss 5.1 | 27143400 |
| eCl@ss 6.0 | 27143400 |
| eCl@ss 7.0 | 27440302 |
| eCl@ss 8.0 | 27440302 |
| eCl@ss 9.0 | 27440302 |
ETIM
| ETIM 2.0 | EC001132 |
|---|---|
| ETIM 3.0 | EC001132 |
| ETIM 4.0 | EC001132 |
| ETIM 5.0 | EC001132 |
| ETIM 6.0 | EC001132 |
UNSPSC
| UNSPSC 6.01 | 30211802 |
|---|---|
| UNSPSC 7.0901 | 39121402 |
| UNSPSC 11 | 39121402 |
| UNSPSC 12.01 | 39121402 |
| UNSPSC 13.2 | 39121522 |
